Bảo vệ công nghệ dập và tạo hình bằng hệ thống camera thông minh

Tăng cường hiệu quả thông qua số hóa – hầu như không ngành nào có thể tránh khỏi điều này. Ngoài ra, các nhà khai thác cửa hàng báo chí đang ngày càng kết nối sản xuất của họ. Tuy nhiên, bất kể đó là một máy ép hay dây chuyền ép, không phải lúc nào cũng cần phải thay thế toàn bộ thiết bị để luôn hoạt động.

Trang bị thêm các dây chuyền hiện có, đúng với nguyên tắc ‘tiến hóa hợp lý thay vì cách mạng tốn nhiều chi phí’, thường là yêu cầu hàng ngày. Với Bảo vệ khuôn bằng hình ảnh, Schuler Pressen cung cấp một giải pháp để tránh hư hỏng khuôn đắt tiền và các chi phí do nó gây ra trong công nghệ dập và tạo hình – có thể trang bị thêm cho các dây chuyền hiện có. Được trang bị camera công nghiệp từ Hệ thống phát triển hình ảnh IDS và phần mềm thông minh, quy trình sản xuất có thể được giám sát theo yêu cầu.

Đăng kí

Nguyên tắc của hệ thống rất đơn giản: Bảo vệ khuôn bằng hình ảnh (VDP) phát hiện các nguyên nhân có thể gây hư hỏng khuôn trong xưởng dập ở giai đoạn đầu và dừng dây chuyền trong tích tắc trước khi xảy ra hư hỏng và thời gian ngừng hoạt động. Các chức năng giám sát khác nhau có thể được thiết lập cho các khu vực khác nhau trong không gian lắp đặt máy in. Bằng cách này, một loạt các nguồn lỗi có thể được bảo vệ để ngăn ngừa các sự cố không lường trước được. Xác suất hỏng hóc giảm và đảm bảo hoạt động an toàn của hệ thống.

Các chức năng điều khiển bao gồm từ kiểm tra vị trí bộ phận đến phát hiện vật thể lạ và kiểm tra trong quá trình đến giám sát mục tiêu các chức năng công cụ riêng lẻ. Ví dụ: nếu một vật thể lạ, chẳng hạn như mảnh kim loại tấm từ lần ép trước đó, được phát hiện trong khuôn, thì máy ép sẽ tự động dừng để vật thể lạ không thể đẩy vào bề mặt khuôn hoặc gây hư hỏng.

Với mục đích này, 2 đến 4 camera trên mỗi hệ thống giám sát phòng dụng cụ của máy ép hoặc, nếu muốn, các khu vực khác của nhà máy, chẳng hạn như máng trượt phế liệu. Tại mỗi nét vẽ, quy trình hiện tại được so sánh với trạng thái mục tiêu. Nếu quá trình sai lệch đáng kể so với định mức, ví dụ như do có vật thể lạ nêu trên trong dụng cụ, thì hệ thống sẽ dừng lại và ngăn ngừa hư hỏng cũng như chi phí hậu quả của nó.

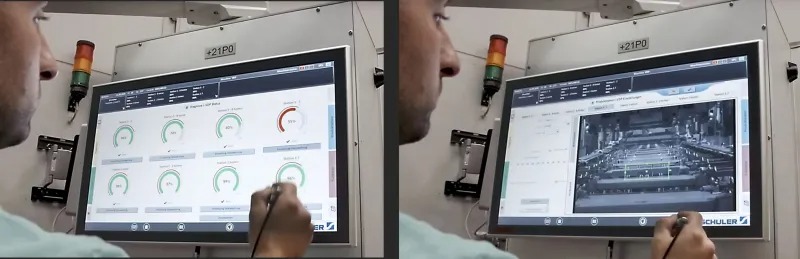

Ngoài ra, tất cả dữ liệu hình ảnh và phân tích đều có sẵn cho khách hàng để truy xuất nguồn gốc hoàn chỉnh. Đối với các quy trình cải tiến liên tục, hệ thống đồng thời liên kết hình ảnh và dữ liệu xử lý, đồng thời tối ưu hóa các cài đặt của nó với sự trợ giúp của các phân tích dữ liệu thông minh. Nó chỉ can thiệp vào quá trình sản xuất khi có sai lệch tới hạn. Do đó, Visual Die Protection đảm bảo độ tin cậy quy trình cao hơn của các nhà máy sản xuất, ngăn ngừa hư hỏng công cụ, tăng tính khả dụng của nhà máy và đảm bảo khả năng cung cấp của người dùng. Đặc biệt trong chuỗi cung ứng tức thời, đây là một lợi thế cạnh tranh quyết định.

Hệ thống có thể được sử dụng cho nhiều nhiệm vụ giám sát, ngay cả bên ngoài nhà máy ép thực tế. Nhờ dễ dàng trang bị thêm các hệ thống hiện có và nhiều ứng dụng, các chức năng giám sát có thể được thiết lập chỉ trong vài phút. Theo đó, khách hàng được hưởng lợi ngay từ việc bảo vệ công cụ dựa trên camera. Điều đó cũng áp dụng cho các hệ thống không phải của Schuler. Với sự trợ giúp của việc xử lý dữ liệu sản phẩm, ngay cả việc theo dõi các công cụ đã được thiết lập cũng có thể được tải và theo dõi từ hành trình nhấn đầu tiên.

Máy ảnh

Dữ liệu hình ảnh mà hệ thống Schuler dựa vào được cung cấp bởi các camera công nghiệp uEye CP từ IDS. CP là viết tắt của ‘Compact Power’ và tượng trưng cho các gói năng lượng trực quan, nhỏ gọn dành cho các loại ứng dụng công nghiệp. Chúng cung cấp chức năng tối đa với khả năng xử lý trước pixel mở rộng và hoàn hảo cho các hệ thống nhiều camera nhờ bộ nhớ hình ảnh 120 MB bên trong để đệm các chuỗi hình ảnh. Các máy ảnh GigE với kích thước chỉ 29 x 29 x 29 mm đạt điểm đặc biệt tốt về độ nhạy sáng, dải động và khả năng tái tạo màu sắc. Điều này làm cho chúng phù hợp với các ứng dụng cần mang lại kết quả hoàn hảo ngay cả trong điều kiện ánh sáng yếu, chẳng hạn như đảm bảo chất lượng hoặc tự động hóa.“Chất lượng của dữ liệu hình ảnh đã thuyết phục chúng tôi. Christoph Pölzl – Giám đốc Dự án tại bộ phận Giải pháp Kỹ thuật số tại Schuler Pressen GmbH giải thích , ngay cả trong điều kiện ánh sáng không thuận lợi trong các xưởng in, máy ảnh vẫn cung cấp nguồn tài liệu hoàn hảo cho các hệ thống kiểm tra của chúng tôi . Để tích hợp, công ty đã sử dụng IDS Camera Manager, một công cụ trung tâm và thuận tiện để quản lý tất cả các camera công nghiệp của uEye.

Quan điểm

Visual Die Protection đã có mặt trên thị trường từ năm 2019 và kể từ đó đã khẳng định được vị thế của mình trong công nghệ dập và tạo hình như một công cụ bảo vệ trực quan đáng tin cậy. Với trí tuệ nhân tạo và máy ảnh công nghiệp, nó cung cấp một cái nhìn rõ ràng trong cửa hàng báo chí. Christoph Pölzl dự đoán : “Trong tương lai, chúng tôi mong đợi một thị trường phát triển liên tục . Ngoài giám sát quy trình và công cụ, các ứng dụng khác trong lĩnh vực giám sát chất lượng trong quy trình cũng được thêm vào. Ngoài ra, các công cụ chẩn đoán liên kết dữ liệu hình ảnh và xử lý cũng không ngừng được mở rộng. Vì vậy, sự tiến hóa tiếp tục và có lẽ cuối cùng nó sẽ dẫn đến một cuộc cách mạng nhỏ?

Để biết thêm thông tin: www.ids-imaging.com
