Giải pháp Đo lường Hình ảnh cung cấp Độ phân giải 61 Megapixel

Radiant Vision Systems, nhà cung cấp các giải pháp đo lường màu sắc và ánh sáng dựa trên hình ảnh, đã công bố ba mẫu máy mới có độ phân giải cao trong dòng Máy đo màu và Máy đo màu hình ảnh ProMetric. Các hệ thống ProMetric mới mở rộng phạm vi độ phân giải của các giải pháp hình ảnh của Radiant lên đến 61 megapixel (61MP), bổ sung Máy đo quang ảnh ProMetric Y45 và Y61 để chụp ảnh quang học và đo phóng xạ có độ phân giải cao, và Máy so màu hình ảnh ProMetric I61 để chụp ảnh so màu có độ phân giải cao.

Các giải pháp đo lường hình ảnh ProMetric được sử dụng để đo các thuộc tính của ánh sáng ảnh hưởng đến chất lượng hình ảnh của các thiết bị như đèn LED, màn hình, phép chiếu thực tế ảo và tăng cường (AR, VR) cũng như màn hình hiển thị trên kính lái (HUD). Lợi ích của hình ảnh cho phép các hệ thống ProMetric thu thập đồng thời hàng triệu điểm dữ liệu trên một trường quan sát duy nhất cho các chu kỳ đo cực kỳ nhanh. Hình ảnh cũng cho phép so sánh không gian các điểm dữ liệu trên trường xem, cần thiết để đánh giá độ sáng hoặc độ đồng nhất của màu sắc, độ dốc, độ tương phản, biến thể cấp độ pixel, lỗi ngẫu nhiên và độ chính xác về kích thước của phân phối và hiển thị nguồn sáng.

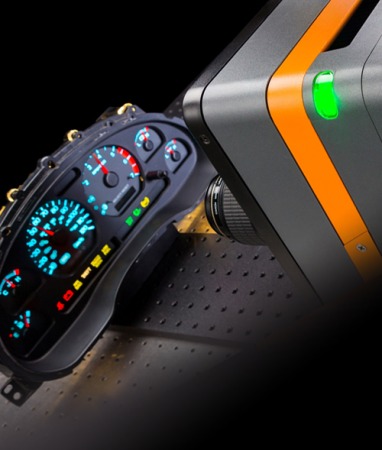

Doug Kreysar, Giám đốc điều hành của Radiant Vision Systems cho biết : “Đo lường dựa trên hình ảnh tiếp tục yêu cầu độ phân giải hình ảnh cao hơn để ghi lại các chi tiết quan trọng, chính xác hơn trong các thiết bị có hình dạng hoặc kích thước bất kỳ .“Để đo lường hiệu quả nhất, mục tiêu là chụp toàn bộ thiết bị được thử nghiệm trong một hình ảnh duy nhất trong khi tiếp tục đo lường tất cả các tính năng cấu thành của nó. Việc tăng độ phân giải giúp chúng tôi đánh giá các vùng lớn hơn, chẳng hạn như màn hình LED, đồng thời tiếp tục đo độ sáng và màu sắc của từng đi-ốt riêng lẻ. Nó cũng cho phép chúng tôi đo hàng triệu phần tử phát sáng nhỏ hơn, chẳng hạn như pixel con OLED và microLED, đồng thời trên điện thoại thông minh hoặc màn hình vi mô để đảm bảo tính đồng nhất giữa các pixel. Hệ thống hình ảnh có độ phân giải cao có thể chụp màn hình ô tô lớn hơn và đa tính năng hơn hoặc bảng điều khiển có đèn nền trong khi vẫn cho phép chúng tôi thực hiện các đánh giá độc đáo cho từng biểu tượng hoặc hình dạng được chiếu sáng cùng một lúc. Tương tự, khi HUD chiếu trên các khu vực rộng hơn của kính chắn gió,

Máy đo màu và quang kế hình ảnh ProMetric mới được xây dựng dựa trên hiệu suất hình ảnh đã được chứng minh giúp hệ thống ProMetric trở thành lựa chọn hàng đầu cho các kỹ sư sản xuất, nhà sản xuất màn hình và nhà thiết kế quang học trong hơn 25 năm. Mở ra mức độ phân giải hình ảnh tiếp theo cho dòng ProMetric, các giải pháp hình ảnh ProMetric Y61 và I61 mới có cảm biến CMOS 61 megapixel (9568 x 6380). Máy quang kế hình ảnh ProMetric Y45 mới có cảm biến CMOS 45 megapixel (8192 x 5460). Trong khi thu thập thêm hàng triệu điểm dữ liệu trên mỗi hình ảnh đo lường để phân tích, các hệ thống ProMetric mới đạt được tốc độ đo lường thậm chí còn nhanh hơn các hệ thống hiện tại. Những cải tiến này mở khóa các ứng dụng mới cho các nhà sản xuất có quy trình dựa trên độ chính xác của phép đo nhất quán đối với các nguồn sáng và pixel hiển thị ngày càng nhỏ (chẳng hạn như đèn LED siêu nhỏ),

Kreysar cho biết thêm : “Chúng tôi thận trọng trong thiết kế hệ thống của mình—đối với đo lường, đó không phải là tất cả về độ phân giải” . “Chúng tôi muốn nắm bắt các chi tiết nhỏ hơn, nhưng chúng tôi không muốn hy sinh độ chính xác của các giá trị được đo trong từng chi tiết. Chúng tôi muốn có nhiều dữ liệu hơn, nhưng chúng tôi không muốn quá trình đo mất nhiều thời gian đến mức không hiệu quả khi kiểm tra sản xuất. Trong hình ảnh, có sự đánh đổi giữa độ phân giải, độ chính xác và tốc độ. Đó là một sự cân bằng tinh tế để tối ưu hóa cái này mà không ảnh hưởng đến cái khác. Tại Radiant, chúng tôi dành nhiều giờ phát triển và kỹ thuật để thử nghiệm từng thành phần trong hệ thống ProMetric của mình để đảm bảo cảm biến hoạt động phù hợp với thiết bị điện tử của hệ thống, ống kính được tối ưu hóa cho kích thước cảm biến và trường nhìn hình ảnh, để chúng tôi không thu được ánh sáng lạc, dải động của chúng tôi và tỷ lệ tín hiệu trên tạp âm (SNR) vẫn ở mức cực cao và tốc độ đo lường của chúng tôi phù hợp với các ứng dụng của khách hàng.”

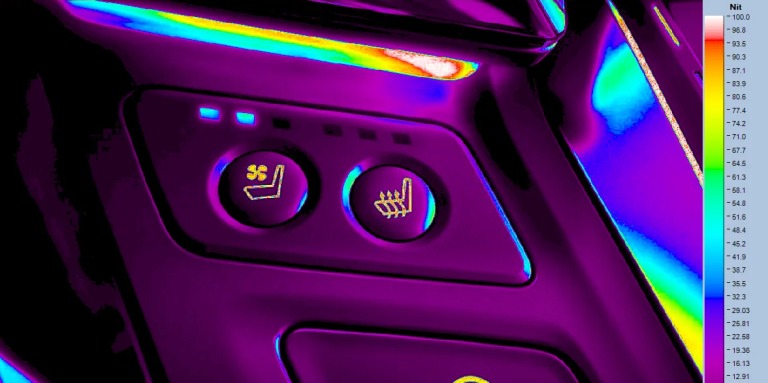

Cảm biến, quang học, bộ lọc, thiết bị điện tử và hiệu chuẩn của mỗi Máy đo màu và Máy quang kế hình ảnh ProMetric đều được lựa chọn cẩn thận và thử nghiệm cùng nhau để đảm bảo mỗi hệ thống cung cấp hiệu suất hình ảnh nhất quán ở độ phân giải cao hơn. Bộ lọc màu Tristimulus cho phép các hệ thống ProMetric đạt được sự phù hợp chặt chẽ với các chức năng so khớp màu CIE ngay lập tức, điều chỉnh các tiêu chí đánh giá với các tiêu chuẩn đo lường phổ quát và nhận thức trực quan của con người về chất lượng phù hợp với mong đợi của người tiêu dùng. Các giải pháp ProMetric tận dụng độ phân giải đầy đủ của cảm biến hình ảnh đã hiệu chỉnh của từng hệ thống, định lượng các giá trị ánh sáng như độ chói, sắc độ và cường độ trên hàng triệu điểm dữ liệu trong vài giây. Các mẫu ProMetric có thể được ghép nối với nhiều loại thấu kính được hiệu chỉnh trên nhiều khoảng cách làm việc và góc nhìn khác nhau. Các ống kính tiêu chuẩn cung cấp khả năng điều khiển khẩu độ và lấy nét điện tử thông qua phần mềm để giảm thời gian thiết lập, đơn giản hóa việc điều chỉnh và cải thiện khả năng lặp lại. Các giải pháp hình ảnh ProMetric hỗ trợ giao tiếp USB và Ethernet tốc độ cao (đến 10 GigE) và có thể được tích hợp vào các hệ thống và dây chuyền sản xuất hoàn toàn tự động sử dụng Phần mềm TrueTest™ với API và SDK có sẵn.

Để biết thêm thông tin: www.radiantvisionsystems.com
