Hệ thống quét ánh sáng trắng tự động hóa các phép đo 2D

quét ánh sáng trắng

Planar lý tưởng cho việc sử dụng trong xưởng, yêu cầu đầu vào của người vận hành ở mức tối thiểu và tăng năng suất sản xuất trên nhiều ứng dụng. Chúng bao gồm các thành phần kim loại tấm phẳng, gấp nếp và định hình, miếng đệm và vòng đệm, cán mỏng, vòng chữ O, giấy axetat và bản vẽ điện tử cũng như các vật liệu phẳng mờ đục và bán trong suốt khác.

Một tính năng tiêu chuẩn trên mọi hệ thống Planar là kỹ thuật đảo ngược 2D. Các bộ phận hiện có có thể được thiết kế ngược một cách nhanh chóng, tạo các tệp CAD dxf hoặc dwg. Phần mềm này cho phép người dùng chỉnh sửa và làm sạch dữ liệu chẳng hạn như tiêu chuẩn hóa kích thước lỗ và làm sạch các cạnh và loại bỏ nhu cầu đo lường thủ công và lập trình CAD. Các bộ phận vật lý hoặc thậm chí giấy, axetat hoặc tệp hình ảnh điện tử có thể được thiết kế ngược để tạo tệp CAD. Hơn nữa, các quy trình kỹ thuật đảo ngược cũng có thể được thực hiện ở chế độ 3D bằng cách sử dụng các mô-đun 3D tùy chọn. Để có khả năng 3D đầy đủ, người dùng chỉ cần thêm Opti-Scan 3D, trong khi mô-đun SurfScan mở rộng Planar thành 2.5D.

SurfScan tích hợp liền mạch với phần mềm kiểm tra tự động Planar 2D để cho phép kiểm tra chính xác cả hình dạng 2D của bộ phận và các tính năng 2.5D của nó chỉ bằng một cú nhấp chuột. SurfScan là một máy chiếu có độ phân giải cao gắn vào cột dọc Planar hiện có. Máy chiếu chiếu ánh sáng có cấu trúc lên bộ phận, sau đó được chụp bằng máy ảnh của Planar để tạo bản quét 3D bề mặt trên của bộ phận. Sau đó, các đám mây điểm do hệ thống tạo ra có thể được tải vào phần mềm kiểm tra 3D miễn phí và sẵn có để so sánh với mô hình CAD rắn 3D. Các đám mây điểm cũng tương thích với Geomagic Control Control X và Polyworks.

Opti-Scan 3D của InspecVison là một hệ thống quét ánh sáng trắng không tiếp xúc, sử dụng camera tốc độ cao, độ phân giải cao và máy chiếu LED DLP để quét các bề mặt của vật thể. Các mẫu ánh sáng được chiếu từ máy chiếu vào bộ phận, được máy ảnh ghi lại và được sử dụng để tạo đám mây điểm 3D của bề mặt được quét. Opti-Scan 3D xuất các điểm có độ phân giải cực cao thành một số loại tệp khác nhau có thể được sử dụng trong hầu hết mọi gói phần mềm kiểm tra 3D hoặc kỹ thuật đảo ngược.

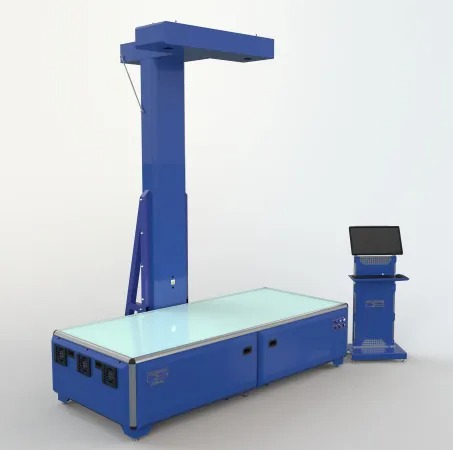

InspecVision Planar cung cấp khả năng kiểm tra hoàn toàn tự động chỉ với một cú nhấp chuột với kích thước máy từ 500m đến 3000mm. Máy có khả năng chống trầy xước, không có bộ phận chuyển động, hiệu chuẩn đơn giản và bảo trì tối thiểu, yêu cầu đào tạo tối thiểu và mang lại lợi tức đầu tư nhanh chóng.

Để biết thêm thông tin: www.inspecvision.com
