Hệ thống thị giác lệch hướng âm thanh nổi Kiểm tra các bộ phận bóng

Các hệ thống thị giác máy dựa trên công nghệ CSD (Covered Stereo Deflectometry) của Helmee Imaging được thiết kế để kiểm tra trực quan các vật thể bóng loáng như gương. CSD có thể kiểm tra đồng thời các đặc tính bề mặt và hình dạng 3D của các bộ phận bóng.

Các bộ phận có bề mặt bóng thường được con người kiểm tra thủ công do thiếu các công cụ tự động cho đến nay. Các sản phẩm này thường được sản xuất với số lượng lớn nên công tác kiểm tra vô cùng khó khăn và đơn điệu do khối lượng lớn, tốc độ nhanh. Điều này dẫn đến sai lệch chất lượng do quy trình kiểm tra hoặc công nhân gây ra. Với Helmee CSD, mức độ chấp nhận kiểm tra có thể được lập trình.

Giải pháp kiểm tra trực quan của Helmee có thể xử lý các bộ phận mạ crôm, sơn, mờ, sa tanh và gang. Giải pháp thực hiện với độ chính xác cao mang lại khả năng kiểm tra tốc độ cao. Một ví dụ ứng dụng là tay nắm cửa được kiểm tra chỉ trong 7 giây; thông thường các nhiệm vụ này sẽ mất 30-60 giây bằng cách kiểm tra trực quan của người vận hành.

Mái vòm của thiết bị kiểm tra Helmee CSD bao phủ bộ phận khi thực hiện nhiệm vụ kiểm tra. Mái vòm trải đều ánh sáng đến một phần bề mặt hoạt động như một bộ khuếch tán. Bằng cách thay đổi mái vòm, Helmee có thể kiểm soát lượng ánh sáng đi qua. Mái vòm cũng thu thập phản xạ ánh sáng từ bề mặt ánh sáng. Thông thường các bộ phận có độ cong, nghĩa là ánh sáng phản xạ theo nhiều hướng với các phản xạ được chụp bởi mái vòm.

Hệ thống sử dụng nhiều camera, thường là ba camera để ghi lại hình ảnh phản chiếu bằng nhiều góc nhìn, do đó cho phép kiểm tra các hình dạng 3D. Mặc dù có các điểm quan sát khác nhau nhưng ba camera chồng lên nhau để đảm bảo kiểm tra toàn bộ bề mặt được bao phủ. Với nhiều camera, hệ thống cũng có thể quan sát đồng thời các mặt khác nhau của các bộ phận.

Hệ thống kiểm tra Helmee CSD sử dụng công nghệ đo độ lệch hướng. Các mẫu ánh sáng hình sin được chiếu dưới dạng sóng để lộ các khuyết tật trên bề mặt của bộ phận. Phép đo độ lệch hướng khuếch đại sóng ánh sáng khiến hệ thống có thể nhìn thấy cả những khuyết tật nhỏ nhất. Các camera tốc độ cao, độ phân giải cao là sự sắp xếp quang học của riêng Helmee, là một phần của công nghệ Helmee CSD (Covered Stereo Deflectometry). Phần khác của CSD là phần mềm đặt riêng, có thể tạo các mô hình thuộc tính bề mặt, chẳng hạn như hình dạng và chất lượng phản chiếu bên cạnh các hình ảnh thang độ xám điển hình từ máy ảnh. Để chiếu sáng, hệ thống sử dụng một máy chiếu ánh sáng có tuổi thọ cao đặc biệt dựa trên công nghệ laser, đèn led và gương siêu nhỏ. Phần mềm hệ thống bao gồm tất cả các công cụ và tính năng cần thiết để vận hành, báo cáo,

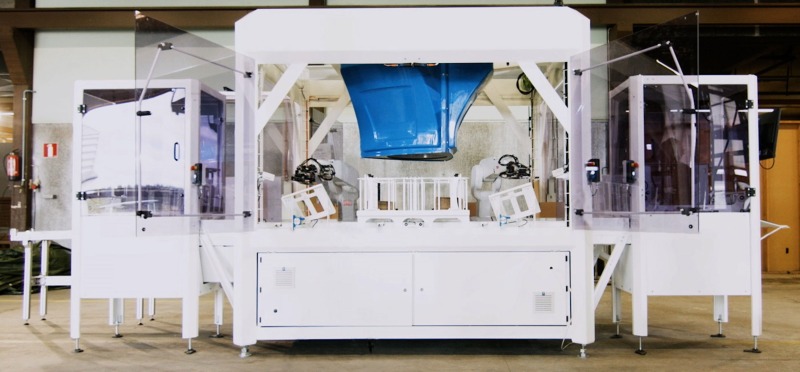

Helmee CSD được tích hợp vào một ô rô bốt bằng cách sử dụng rô bốt công nghiệp hoặc rô bốt hợp tác. Các robot di chuyển các bộ phận đến trường quan sát của hệ thống kiểm tra và sau đó sắp xếp chúng theo kết quả kiểm tra. Hệ thống CSD được robot hóa của Helmee có thể kiểm tra hơn 10 triệu bộ phận mỗi năm.

Để biết thêm thông tin: www.helmee.com
