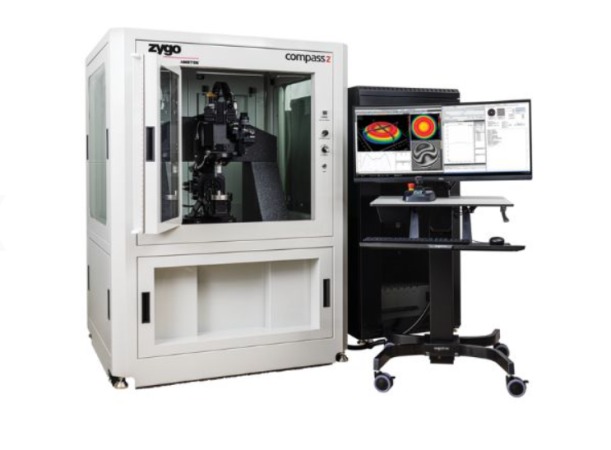

Tập đoàn Zygo đã công bố phát hành Compass 2, công cụ biên dạng quang học mới nhất của họ với tính năng tối ưu hóa Máy tiện kim cương (DTM) và khả năng đo lường bề mặt dạng tự do. Không giống như các giải pháp có thể so sánh được, các chốt khuôn vẫn nằm trên thiết bị cố định sản xuất của chúng trong quá trình đo lường giúp rút ngắn thời gian xử lý dữ liệu và giảm thiểu sự không chắc chắn khi gắn lại và căn chỉnh lại mẫu. Với những cải tiến về giao diện mới, Compass 2 hiện mang lại hiệu suất lệch dạng tốt hơn gấp 3 lần so với Compass ban đầu.
Trong thập kỷ qua, các hệ thống đo lường Compass và Compass RT đã thiết lập tiêu chuẩn cho đo lường bề mặt 3D tự động, không tiếp xúc và kiểm soát quy trình sản xuất cho các thấu kính siêu nhỏ rời rạc và khuôn cho các hệ thống hình ảnh nhỏ gọn, chẳng hạn như máy ảnh cho máy tính bảng và điện thoại thông minh, và hệ thống thị giác ô tô.
Eric Felkel, Giám đốc sản phẩm tại ZYGO cho biết, “ Compass 2 được thiết kế để phân tích các bề mặt hình cầu và phi cầu đối xứng xoay, mặt cắt hình học và dạng tự do. Nó có thể đo cả ống kính rời và chân ép phun; và thiết bị đã được thiết kế đặc biệt để đáp ứng nhu cầu của các nhà sản xuất sử dụng quy trình này với một loạt khả năng mới.”
“Ngoài tích hợp DTM, Compass 2 còn có độ chính xác XYZ cần thiết để báo cáo dữ liệu độ nhám ở cấp độ nm, bao gồm tự động tạo kết cấu tần số cao và bản đồ bề mặt đánh dấu công cụ. Một tính năng độc đáo là khả năng nhấp vào một điểm trên bản đồ dữ liệu và hệ thống sẽ nhanh chóng điều hướng đến vị trí cụ thể đó trên mẫu để kiểm tra chi tiết hơn.”
Hỗ trợ hiệu chỉnh đường chạy dao của Máy tiện kim cương (DTM): Giờ đây , dữ liệu thu được từ La bàn 2 có thể được sử dụng trực tiếp để tối ưu hóa đường chạy dao DTM bằng cách tự động xuất dữ liệu độ lệch theo toa 3D để sử dụng với nhiều nền tảng DTM cũng như phần mềm đa nền tảng, chẳng hạn như DIFFSYS™.
Hỗ trợ thiết lập công cụ DTM: La bàn 2 hỗ trợ thiết lập Công cụ DTM với độ lệch công cụ và phép đo bán kính công cụ cho hình cầu và mặt cầu đồng thời có thể báo cáo độ lệch bề mặt dự đoán sau khi hiệu chỉnh độ lệch và bán kính.
Hỗ trợ mâm cặp DTM: Giao diện mẫu Compass 2 mới bao gồm một mâm cặp chân không tiêu chuẩn hỗ trợ mâm cặp/đồ gá DTM có đường kính trong khoảng 10-155 mm và trọng lượng lên tới 0,8 kg. Các chốt khuôn có thể vẫn còn trên thiết bị cố định sản xuất của chúng trong quá trình đo lường, rút ngắn thời gian lấy dữ liệu và giảm thiểu độ không đảm bảo khi lắp lại và căn chỉnh lại mẫu―đặc biệt là khi tiến hành các phép đo để hiệu chỉnh đường chạy dao.
Hỗ trợ dạng tự do: Khi các thiết kế dành cho máy ảnh của thiết bị di động phát triển, các bề mặt dạng tự do ngày càng được sử dụng nhiều hơn. Các dạng tự do được thiết kế có ít hoặc không có tính đối xứng, khiến chúng khó đo lường đối với hầu hết các dụng cụ đo lường. Giờ đây, Compass 2 bao gồm cả phân tích bề mặt dạng tự do và dạng cắt ngắn trong gói phần mềm của nó. La bàn 2 sử dụng khả năng theo dõi bề mặt trong quá trình đo để chụp bề mặt dạng tự do. Nền tảng sẽ tính toán độ lệch của bề mặt được theo dõi đó đối với đơn thuốc quang học của dạng tự do theo cách tương tự như các mặt cầu truyền thống trên một khu vực đo 3D đầy đủ.
Một nền tảng hoàn toàn mới: Compass 2 đã được thiết kế từ đầu với trọng tâm là đo lường mạnh mẽ và độ tin cậy cao. Điều này liên quan đến việc sử dụng các công cụ đo lường có độ chính xác cao trong quá trình thay vì trong phòng thí nghiệm và thường làm việc ở những khu vực cực kỳ năng động và đầy thử thách trên sàn nhà máy. Các cải tiến bao gồm nền tảng cách ly mới với khả năng cách ly địa chấn tốt hơn gấp 10 lần, cấu trúc hỗ trợ được tối ưu hóa cao, vỏ bọc và trạm người dùng được tách rời hoàn toàn khỏi thiết bị cùng với giá đỡ điện tử riêng biệt để cách ly các nguồn tiếng ồn khỏi thiết bị đo lường. Vỏ bọc và giá đỡ thiết bị cũng cho phép lắp đặt dễ dàng hơn, bảo dưỡng dễ dàng hơn, tiếp cận các bộ phận đo lường dễ dàng hơn, đồng thời giảm độ rung và nhiễu loạn của máy.
Các công cụ đo lường cũ có thể gặp khó khăn khi đo các góc dốc lớn hơn, có thể tốn nhiều thời gian, phạm vi đo nhỏ và khoảng cách làm việc nhỏ. Compass 2 giải quyết những thách thức này bằng cách sử dụng phép đo giao thoa quét kết hợp ba chiều, không tiếp xúc được tối ưu hóa với ghép trường―làm cho nó trở thành nền tảng được lựa chọn cho các bề mặt vi quang quan trọng của hệ thống.
Để biết thêm thông tin: www.zygo.com
