Máy quét băng tần kép cung cấp khả năng tạo dữ liệu hiệu quả với hai phạm vi quét

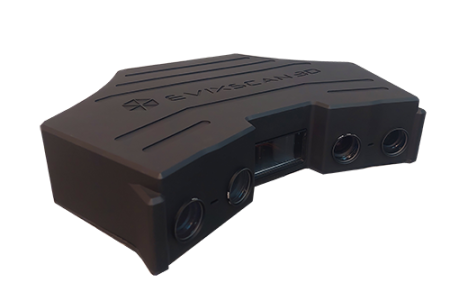

Evatronix đã công bố phát hành máy quét băng tần kép Quadro+ hoàn toàn mới, được thiết kế từ đầu. Nó thay thế máy quét băng tần kép HD Quadro trước đây.

Bộ phận R&D của Evatronix đã tập trung vào thiết kế máy quét để đáp ứng nhu cầu của khách hàng. Trong những năm gần đây, người ta đã chú ý đến nhu cầu thị trường ngày càng tăng đối với các máy quét có khả năng đáp ứng phạm vi ứng dụng rộng nhất có thể. Máy quét Evatronix đầu tiên có hai phạm vi quét, HD Quadro, được phát triển vào năm 2017. Máy quét có phạm vi bên trong chính xác được thiết kế cho các bộ phận nhỏ và quét chi tiết. Mặt khác, phạm vi bên ngoài của nó với trường làm việc lớn hơn nhiều cho phép quét phôi nhanh hơn. Khi các công nghệ quét 3D phát triển và khách hàng yêu cầu độ chính xác cao hơn, nhóm thiết kế đã tạo ra một mẫu máy quét phạm vi kép mới.

“Trước khi phát triển máy quét băng tần kép mới, chúng tôi đã phân tích hình học HD Quadro và hiệu suất thành phần để xác định cách cải thiện nó. Mục tiêu của chúng tôi là tăng độ chính xác khi quét trên cả hai phạm vi. Chúng tôi cũng muốn giảm thời gian quét và đạt được mật độ đám mây điểm cao. Chúng tôi đã phát triển một hệ thống điều khiển mới cho quang học của máy chiếu, hệ thống này phải thích ứng với hai hình dạng quét (bên trong và bên ngoài). Điều này cho phép người vận hành chuyển đổi nhanh chóng và mượt mà giữa các phạm vi quét trong khi vận hành. Điều quan trọng là, điều này được thực hiện mà không cần phải hiệu chỉnh lại máy quét” Szymon Ścibik, giám đốc R&D tại Evatronix giải thích.

Hai phạm vi quét là tính năng phổ biến quan trọng nhất của Quadro+. Chúng cho phép cả phép đo chính xác các bộ phận nhỏ với độ chính xác rất cao và phép đo hình học nhanh chóng của các vật thể lớn. Phạm vi bên trong của thiết bị cho phép quét các đối tượng có kích thước từ 120 đến 450 mm một cách hiệu quả. Trong trường hợp phạm vi bên ngoài, kích thước khuyến nghị của các đối tượng được quét là từ 250 đến 1000 mm.

Việc thay đổi phạm vi quét được thực hiện trong phần mềm và không cần hiệu chỉnh lại sau khi thay đổi phạm vi. Ngoài ra, nếu người dùng quét từ hai phạm vi khác nhau bằng Quadro+, họ có thể kết hợp chúng bằng phần mềm quét mới nhất eviXscan 3D Suite 2.8. Giải pháp này cho phép tăng tốc đáng kể công việc đo các đối tượng, trong đó các bộ phận nhất định yêu cầu quét ở độ phân giải cao, điều này không cần thiết khi quét các phần khác của đối tượng.

Quadro+ được trang bị camera độ phân giải cao: 9 Mpix cho dải ngoài và 12 Mpix cho dải trong. Việc sử dụng máy ảnh có ma trận hiện đại kết hợp với ống kính chất lượng cao với mức độ biến dạng thấp giúp máy quét thu được tới 350 ptk/mm2 ở phạm vi bên trong. Thiết bị có một máy chiếu mới được trang bị nguồn sáng LED màu xanh trong công nghệ DLP cho phép thu được hình ảnh có độ phân giải 1080p. Bước sóng thấp của ánh sáng xanh cho phép lọc tiếng ồn xung quanh tốt hơn.

Ścibik cho biết thêm “ Đèn LED công suất cao H đã được sử dụng để thu được ánh sáng rực rỡ nhất. Hiệu quả là thời gian quét ngắn hơn. Không còn cần thiết phải chiếu sáng một đối tượng trong một thời gian dài để hình ảnh của nó đủ sáng để tạo ra các điểm 3D. Điều này cho phép quét các vật thể rất tối trong thời gian ngắn hơn. Thời gian chụp quét tối thiểu hiện là 1,2 giây.

Bên ngoài của máy quét cũng đã được làm mới. Vỏ của Quadro+ mới được đúc chân không, giúp nó nhẹ hơn đáng kể so với vỏ nhôm của mẫu trước đó, cho phép nó hoạt động với nhiều rô-bốt và cobot hơn.

Quadro+ sẽ làm hài lòng những khách hàng khó tính nhất vì nó thu thập dữ liệu đo lường của các vật thể với nhiều kích thước khác nhau một cách hiệu quả. Với hai phạm vi quét tích hợp, Quadro+ có thể thay thế hiệu quả hai thiết bị riêng biệt với các phạm vi khác nhau. Khả năng kết hợp các đám mây điểm từ hai phạm vi làm tăng đáng kể phạm vi ứng dụng cho máy quét. Tính linh hoạt rất cao của Quadro+ làm cho nó phù hợp với các ứng dụng như dây chuyền sản xuất, nơi nó có thể dễ dàng tích hợp với rô-bốt.

Để biết thêm thông tin: www.evatronix.com
