Phép đo bề mặt quang học 3D đặc trưng cho các bề mặt được đánh bóng

Đánh bóng quang học là một kỹ thuật chế tạo được áp dụng rộng rãi cho quy trình sản xuất các bộ phận cơ khí và quang học có độ chính xác cao, nơi có yêu cầu về các khuyết tật tối thiểu và các giá trị độ nhám vi mô mịn. Đánh bóng quang học là một phương pháp để có được bề mặt siêu hoàn thiện hoặc siêu nhỏ cần thiết cho quá trình xử lý tiếp theo, chất lượng và chức năng lâu dài. Các thành phần quang học có độ chính xác cao được làm từ nhiều vật liệu từ thủy tinh cho đến kim loại. Quy trình sản xuất linh kiện được kết thúc bằng quy trình đánh bóng để đáp ứng yêu cầu hoàn thiện bề mặt quang học.

Mỗi nhà sản xuất sẽ có các biến thể nhỏ về phương pháp đánh bóng cơ bản này, cũng như các kỹ thuật độc quyền để đạt được các mục tiêu cụ thể. Ví dụ, các thông số vật liệu khác nhau sẽ hoạt động khác nhau đối với tốc độ trục chính/vòng chạy khác nhau. Tính nhất quán của các kích thước hạt mài mòn nhỏ trong bùn chảy trên bề mặt quang học là gì? Làm thế nào để thời gian ảnh hưởng đến quá trình đánh bóng và các hạt lớn hơn và ô nhiễm bên ngoài gây trầy xước, không hoàn hảo hoặc làm hỏng bề mặt?

Nói tóm lại, nhiều tham số bề mặt có ảnh hưởng đến kết quả chất lượng trên địa hình bề mặt cuối cùng.

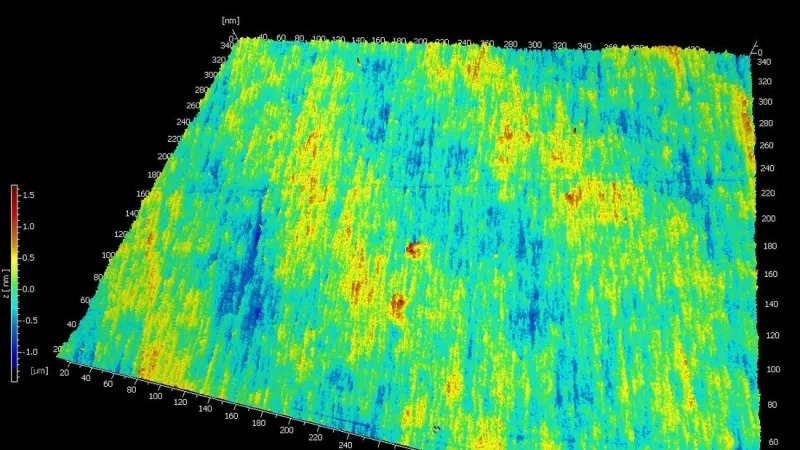

Đặc trưng hóa các bề mặt được đánh bóng bằng phép đo bề mặt quang học 3D

Phép đo bề mặt không tiếp xúc quang học hỗ trợ kiểm soát chất lượng bề mặt được đánh bóng và thu thập thông tin phản hồi về toàn bộ quá trình đánh bóng. TopMap Micro.View là một công cụ định hình bề mặt quang học cực kỳ tiên tiến để mô tả và đo lường các bề mặt theo các tiêu chuẩn quốc tế và các đồ tạo tác có thể theo dõi. Giao thoa kế quét kết hợp không phá hủy (ánh sáng trắng) của Polytec đáp ứng các yêu cầu cao này về kiểm soát chất lượng trong ngành quang học. Bộ định hình quang học hoàn toàn có thể tự động hóa, hoạt động trong cả phòng thí nghiệm đo lường và môi trường sản xuất, đánh giá một cách đáng tin cậy các bề mặt nhẵn về mặt quang học và các thành phần thủy tinh siêu hoàn thiện. Với độ phân giải cao và độ lặp lại, nó đo nhiều loại vật liệu quang học bất kể là siêu bóng hay xám.

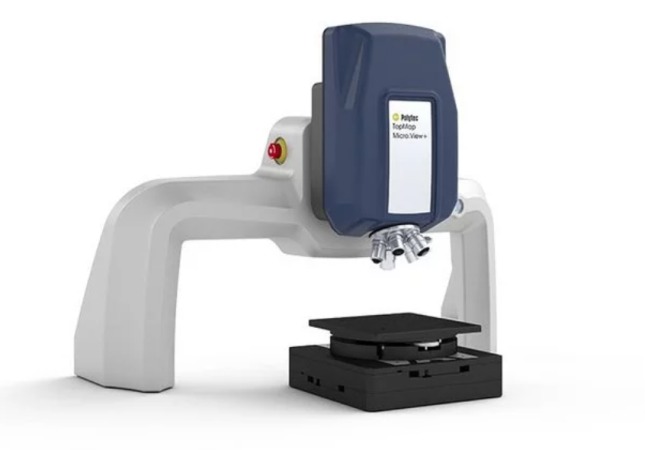

Poltec TopMap Micro.View+ là công cụ định hình bề mặt quang học thế hệ tiếp theo. Được thiết kế theo mô đun, máy trạm toàn diện này cho phép cấu hình tùy chỉnh và dành riêng cho ứng dụng. Micro.View + cung cấp phân tích chi tiết nhất về độ nhám bề mặt, kết cấu và địa hình cấu trúc vi mô. Kết hợp dữ liệu 3D với thông tin màu sắc để có được hình ảnh ấn tượng và phân tích mở rộng bao gồm tài liệu chi tiết về các lỗi. Máy ảnh 5 MP độ phân giải cao cung cấp hình ảnh dữ liệu 3D chi tiết của các bề mặt được thiết kế.

Để biết thêm thông tin: www.polytec.com
