Ra mắt máy ảnh 3D dựa trên MEMS cho các ứng dụng đo lường công nghiệp

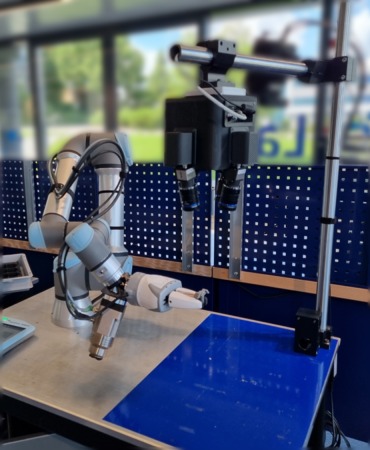

Saccade Vision sẽ ra mắt máy ảnh 3D dựa trên tính năng Saccade-MD cho các ứng dụng đo lường công nghiệp tại hội chợ Automatica 2022 sắp tới ở Munich, Đức.

Saccade-MD là một giải pháp hình ảnh mới khắc phục một số hạn chế chính hiện có trong công nghệ hình ảnh 2D và 3D truyền thống.

Saccade-MD là một máy quét dòng laser tĩnh dựa trên tính năng dựa trên một máy quét MEMS đặc biệt để quét linh hoạt tuyệt đối. Tính linh hoạt khi quét này cho phép tối ưu hóa việc thu nhận hình ảnh một cách riêng biệt cho các yếu tố khác nhau bên trong trường xem và đạt được độ phân giải pixel phụ có chọn lọc trong 3D. Việc thu thập dữ liệu được tối ưu hóa cục bộ dựa trên phân tích mô hình CAD kỹ thuật số của mẫu được quét. Người vận hành máy chọn khu vực được kiểm tra và phần mềm sẽ tự động tạo kế hoạch quét tối ưu cho tính năng cụ thể đã được chọn. Điều này dẫn đến sự cải thiện đáng kể về thời gian đưa ra giải pháp, chi phí phát triển thấp hơn và năng lực của nhà tích hợp hệ thống để cung cấp nhiều dự án hơn với cùng nguồn lực.

Saccade-MD ban đầu được ra mắt cho các ứng dụng uốn tấm và tạo hình kim loại chính xác cũng như để kiểm tra chất lượng 3D trong quá trình lắp ráp tự động.

“Nhiều nhà tích hợp hệ thống và khách hàng cuối chỉ ra rằng các giải pháp thị giác máy hiện tại thường yêu cầu phát triển ứng dụng cụ thể lâu dài, tích hợp phức tạp và nỗ lực đáng kể để có được kết quả đáng tin cậy. Alex Shulman, Giám đốc điều hành của Saccade Vision cho biết, chúng tôi thậm chí còn nghe từ khách hàng (đặc biệt là loại hỗn hợp cao) rằng họ tiếp tục thực hiện kiểm tra thủ công vì chi phí và nỗ lực cần thiết để triển khai các giải pháp kiểm tra quang học . “Chúng tôi đã thành lập Saccade Vision để cung cấp giải pháp linh hoạt nhất trên thị trường để kiểm tra ba chiều và điều hướng rô-bốt chính xác. Chúng tôi rất vui khi nhận được nhiều phản hồi tích cực từ khách hàng và tự hào ra mắt Saccade-MD sẽ giúp cải thiện đáng kể thời gian đưa ra giải pháp và tính mạnh mẽ của kiểm tra 3D tự động.”

Thu thập dữ liệu 3D được tối ưu hóa cục bộ

Một hạn chế của hầu hết các máy đo cấu hình quét hiện có và một số máy quét ánh sáng kết cấu là một hướng quét. Tính năng quét một hướng dẫn đến góc chiếu sáng không tối ưu – đặc biệt khi tính năng cạnh song song với nguồn chiếu sáng – và có khả năng ‘bỏ qua’ 3D khi góc của nguồn chiếu sáng bị che khuất khỏi (các) máy ảnh. Saccade-MD trích xuất (từ mô hình kỹ thuật số này) các hình dạng cơ bản và đặc điểm quang học của các đặc điểm quan tâm và tạo ra một kế hoạch thu thập dữ liệu 3D tối ưu (cách thức, địa điểm và thời điểm chiếu sáng đối tượng cũng như cách thức, địa điểm và thời điểm thu thập dữ liệu phản ánh có liên quan).

Quét tĩnh bằng công nghệ MEMS

Một hạn chế khác của máy đo cấu hình laser 3D là cảm biến hoặc mẫu phải chuyển động để thu được hình ảnh. Chuyển động có thể gây ra lỗi cục bộ trong đám mây điểm 3D. Saccade-MD có thể thu được hình ảnh chính xác trên các trường xem có kích thước khác nhau mà không cần di chuyển cảm biến hoặc bộ phận. Tuy nhiên, nếu cần, hệ thống cũng có thể được sử dụng trong chuyển động.

Quét mật độ thay đổi

Hầu như tất cả các giải pháp 3D hiện có đều tạo ra hình ảnh có mật độ quét cố định. Điều này có thể dẫn đến việc lấy mẫu quá mức các phần của hình ảnh để đạt được độ phân giải cần thiết cho các tính năng cục bộ hoặc thậm chí lấy mẫu dưới mức các tính năng yêu cầu mật độ cao hơn. Saccade-MD tạo ra một kế hoạch thu thập dữ liệu tối ưu có thể sử dụng bất kỳ sự kết hợp nào của các phương pháp thu thập dữ liệu 3D khác nhau để thu được dữ liệu chất lượng cao từ mọi tính năng quan tâm theo cách tối ưu và nhanh nhất. Hệ thống cũng bỏ qua tất cả các vị trí trên bộ phận không nằm trong số các tính năng quan tâm. Cụ thể hơn, công cụ phù hợp với (các) phương pháp quét/mẫu ánh sáng tốt nhất cho tác vụ được yêu cầu.

Để biết thêm thông tin: www.saccadevision.com
