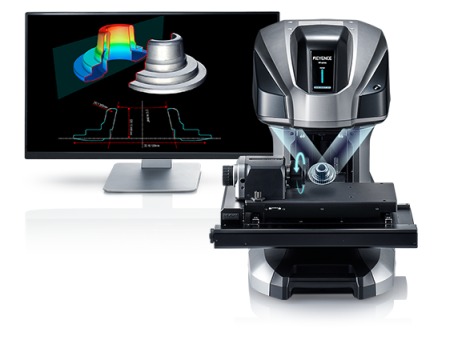

Tập đoàn Keyence đã công bố phát hành Máy đo cấu hình quang học 3D VR-6000. Hệ thống đo lường có độ chính xác cao này được thiết kế với bộ phận quay có động cơ tích hợp cho phép người dùng thực hiện các phép đo 3D xung quanh chu vi của bộ phận mà không phải lo lắng về các điểm mù. Giờ đây, có thể thực hiện các phép đo độ dày, đường cắt và mặt cắt ngang của tường mà không cần cắt hoặc phá hủy mục tiêu và dữ liệu toàn bộ bề mặt có thể được thu thập với độ phân giải 0,1 micron.
Không giống như các hệ thống định hình quang học truyền thống khó sử dụng và có các hạn chế về vật liệu do dải động thấp, VR-6000 cung cấp giao diện nhấn và đặt đơn giản kết hợp với chức năng quét HDR để thu thập dữ liệu có độ chính xác cao, ngay cả trên bề mặt bóng hoặc mờ . Thuật toán HDR tự động xác định các điều kiện ánh sáng tối ưu, điều chỉnh độ sáng và lấy nét để cung cấp dải động lớn hơn 1000 lần so với các hệ thống thông thường. Giờ đây, bất kỳ người dùng nào, bất kể mức độ kinh nghiệm, đều có thể thu được dữ liệu chính xác và có thể lặp lại trên bất kỳ loại tài liệu nào.

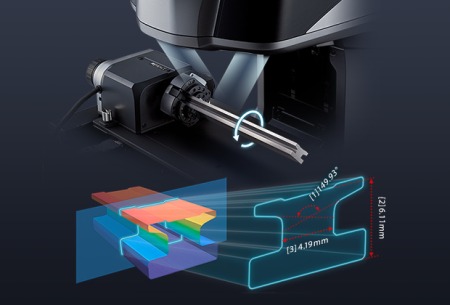

Quét quay trên nhiều loại vật liệu
Máy đo cấu hình 3D có thể được sử dụng cho nhiều ứng dụng trong nhiều ngành. Ví dụ về các vật liệu có thể được phân tích bằng cách sử dụng thiết bị định hình bề mặt bao gồm các thiết bị y tế, cánh quạt tuabin động cơ phản lực và hệ thống van được tìm thấy trong sản xuất ô tô. Sử dụng máy đo cấu hình bề mặt 3D trong các bối cảnh này cho phép đo chính xác độ dày của vật liệu và phát hiện các khuyết tật mà không cần thiết bị tiếp xúc với vật thể. Không giống như máy đo độ nhám bề mặt thông thường, các bộ phận có thể được xoay để quét các bề mặt không thể tiếp cận được bằng cách khác.

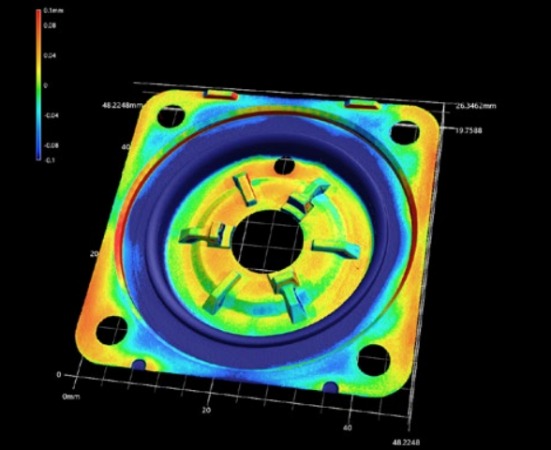

Ghi lại toàn bộ dữ liệu bề mặt với độ phân giải 0,1 µm trong 1 giây
Ngoài ra, toàn bộ bề mặt có thể được quét chỉ trong 1 giây, dẫn đến thời gian quay vòng nhanh hơn và cải thiện tổng thể trong quá trình kiểm tra và phát triển nguyên mẫu. Người dùng có thể nhanh chóng thực hiện kiểm tra đạt/không đạt và có thể so sánh chính xác dữ liệu với tệp CAD hoặc các bản quét bộ phận khác.
Máy đo cấu hình quang học 3D VR-6000 cung cấp vùng đo lên tới 300 × 150 × 70 mm. Ánh sáng có cấu trúc được phát ra từ thấu kính máy phát và chiếu lên bề mặt của vật thể. Ánh sáng phản xạ được ống kính thu phát hiện và sẽ xuất hiện theo dải và uốn cong dựa trên những thay đổi về địa hình của bề mặt. Tam giác sau đó được sử dụng để tính toán và đo chiều cao của bề mặt.
Kết hợp một định dạng lớn, CMOS độ nét cao, dữ liệu nhiễu thấp được thu thập trên toàn bộ trường nhìn. Dữ liệu RGB được thu thập cho từng pixel, mang lại hình ảnh màu tuyệt vời để kiểm tra bề mặt. Để cho phép các phép đo có độ chính xác cao trên toàn trường xem, VR-6000 sử dụng thấu kính viễn tâm với quang sai thấu kính cực thấp. Có thể chụp các đối tượng khi chúng thực sự xuất hiện và ở kích thước thực của chúng, đảm bảo độ chính xác cao của phép đo ở bất kỳ đâu trên màn hình. Tổng cộng có ba thấu kính độ phân giải cao khẩu độ lớn được gắn trên bộ phận phát và thu. Với thiết kế quang học tiên tiến, có thể thu được dữ liệu đo độ nét cao và độ chính xác cao ở cả độ phóng đại thấp và cao.
Để biết thêm thông tin: www.keyence.com
